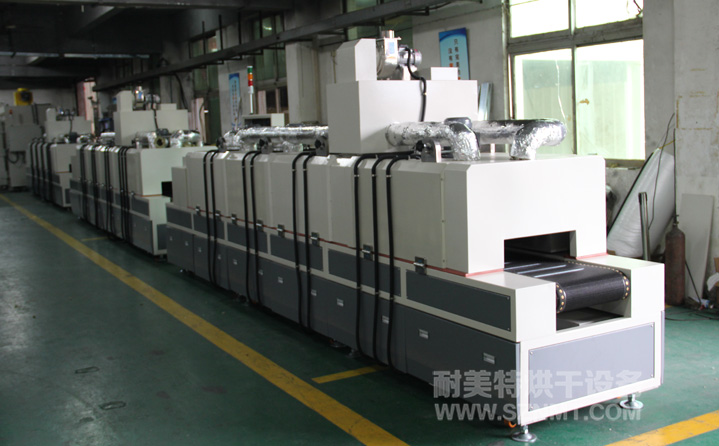

一、變壓器 隧道爐烘干線主要技術參數
1、內膽尺寸：烘干區;長4000*凈高150*內寬500mm；
2、外形尺寸（約）：烘干線總長6000mm，總寬為1000mm，總高為1320mm，網帶距地面高度為750mm；
3、溫度范圍：常溫～+150℃；
4、儀表顯示精度:≤±0.1℃；
5、溫度均勻度：≤±5℃(空載)；
6、升溫速率：≤8℃/min；
7、電源：三相五線制，380V，50HZ；
8、總功率：25KW；
二、變壓器 隧道爐烘干線爐體結構特征
1、外殼材料：采用2mm厚冷軋板（強度、塑性和焊接綜合性能好）折彎焊接制作；
2、內膽材料：采用1.5mm厚SUS304不銹鋼板制作，保持內膽清潔無塵，防生銹、耐腐蝕；
3、爐體底架：采用50*50*1.5mm方通制作，保持爐體內外各個面的承載強度，并保留熱脹冷縮系數，可防止?fàn)t體變形。
4、保溫材料：采用100K加密型硅酸鋁巖棉，具有不可燃燒，隔熱性強等特點，厚度為150mm,底部設有隔熱層；
5、開蓋方式：要求內置機械式支撐桿，爐蓋打開后用此支撐桿支撐；
三、變壓器 隧道爐烘干線控制系統
1、運風馬達：配臺灣永元0.37KW運風馬達；
2、風輪：配9寸多翼式風輪；
3、輻射加熱：發熱管采用U型發熱管控制發熱, 帶散熱片，發熱管可分組控制，防超溫（高低溫通用）；
四、變壓器 隧道爐烘干線功能
1、聲光報警：配帶蜂鳴器的報警燈。
2、接地保護：結構件安全接地保護。
3、電源缺相、相序保護：配有相序保護器；
五、變壓器 隧道爐烘干線環境條件
1、環境溫度：-5℃～+40℃；
2、相對濕度：≤85%RH；
3、電源：AC380V±10%，50Hz；
六、變壓器 隧道爐烘干線培訓
進行技術培訓
